來源：鹽城創(chuàng)鼎靜電科技有限公司 作者：創(chuàng)鼎靜電科技

    靜電涂油機(jī)的油分子荷電需要說明的是電場帶電和擴(kuò)散帶電需要高濃度的單極性離子。由于它們相互排斥和高的遷移率，這種離子壽命很短。因此要用這些帶電方法，必須要連續(xù)不斷地產(chǎn)生離子。放射性的放電、紫外線照射、火焰及放電能在空氣中產(chǎn)生離子。只有最后一種方法——放電能產(chǎn)生高濃度的單極離子以使試樣保持穩(wěn)定帶電狀態(tài)。
    為產(chǎn)生放電，必須建立一個不均勻的電場。像針與平板之間、空氣和其它通常是良好的絕緣體，但在電場強(qiáng)度足夠高的區(qū)域中空氣受到電離并成為可導(dǎo)電的。根據(jù)場的幾何形狀不同，這種電荷可能是電弧放電或放電。
    在放電區(qū)域，電子被加速到相當(dāng)高的速度，可以在撞擊一個空氣分子時把一個電子撞出來，于是產(chǎn)生一個正離子和一個電子。在放電區(qū)域內(nèi)是以自維持雪崩的形式發(fā)生這個過程，從而在導(dǎo)線周圍產(chǎn)生了濃密的自由電子云和正離子云，這叫放電。.
2.2非接觸式的測量方法

靜電電位的測量分為接觸式和感應(yīng)式兩種。
1. 由于物體所帶的靜電大都有靜電壓高，而電流小，且一次性損耗后不易再補上的特點。所以接觸性儀表大都采用了光反射法，不僅體積較大，量度不精確，使用范圍也受到了限制。
   直接感應(yīng)儀表測量法是用電容分壓原理。它的精度取決于電壓表固有電容和測試板對地的分布電容，且感應(yīng)電荷會通過表內(nèi)電阻而逐步泄漏。因此，電壓表上讀出的電壓將隨時間逐漸衰減。

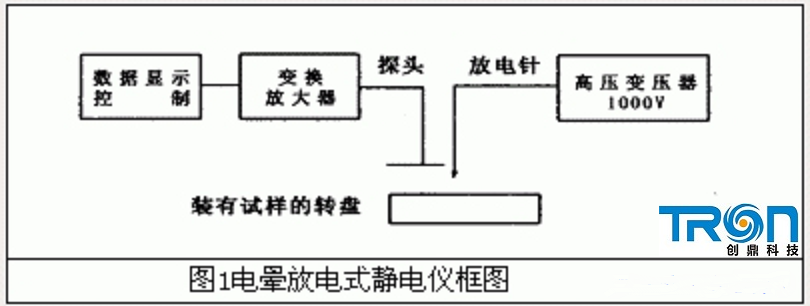

2. 比較法是一種非接觸的靜電測試方法。它利用試樣在旋轉(zhuǎn)時出現(xiàn)的帶電荷與不帶電荷的交替變換，給探頭一個交變信號，參看圖1。這個信號在比較了“零”電位后給出的值具有抗環(huán)境干擾能力強(qiáng)、讀數(shù)正確明了、重現(xiàn)性高、可記錄和觀察電荷的衰減過程等優(yōu)點。

3.峰值、半衰期的測量
該儀器同時可做時間常數(shù)、半值時間和松弛時間的測量，參看圖2、圖3。.

3.1放電電壓和放電時間

在旋轉(zhuǎn)驅(qū)動平臺上放置三塊試樣，平臺轉(zhuǎn)動后，在其上方20mm處針電極開始放電，參見圖4。
如果放電針是正極性的，電子將迅速朝放電針運動，同時正離子將從放電針被推向試樣形成一個單極性的離子風(fēng)，在連續(xù)放電30秒鐘后，試樣上所獲得的電壓就是被測織物所帶的靜電峰值電壓(試驗表明只有使用功率足夠的高壓變壓器，才能在30秒時間內(nèi)提供穩(wěn)定1萬伏放電電壓)。

 前面已經(jīng)闡明，儀器的高壓尖端放電情況處于電暈放電階段，空氣中原始電離情況對儀器工作狀況有一定的影響。在放電階段，要求外電場有一定程度，小于一定值，放電空間的這種電子增值過程不可能維持。我們在對各種試樣(棉、毛、絲、麻、滌綸、錦綸及人造棉)進(jìn)行實例的情況下，0.5kN/mm場強(qiáng)比較合適，如16mm放電距離，要達(dá)到0.5kN/mm場強(qiáng)，加于放電頭上的電壓達(dá)到8000V即可。而選20mm放電距離，要達(dá)到上述同樣的電場強(qiáng)度，就須加10000伏電壓。
 電介質(zhì)在靜電場中任何形式極化過程建立具有一定極化強(qiáng)度和穩(wěn)定情況都是需要一定馳豫時間的。由于裝置上的電場是周期性地加給試樣的，因此，延長了極化終了時達(dá)到放電狀態(tài)所需要的時間，再加上高壓裝置中濾波電容器的充電時間，因此必須有足夠的放電時間使試樣帶電穩(wěn)定。
 一般來說，放電電場越強(qiáng)，建立穩(wěn)定靜電測試值所需的時間越短(離子云濃度大)。靜電效應(yīng)顯著的蛋白質(zhì)纖維和合成纖維比靜電效應(yīng)小的纖維素纖維，建立穩(wěn)定靜電測試值所需的時間短些。
 我們對不同品種的纖維、紗線、織物進(jìn)行了實測。其結(jié)果是：為滿足不同的試樣要求，將測定的放電時間選定為30秒是可行的。.
3.2半值時間測量
所謂半值時間是帶電體電電位衰減為初始值Vo的一半所需時間(見圖3)，用符號t1/2表示。由式u=Voet/τ并代入條件t= 1/2t，u= Vo/2
則有： Vo/2=Voet1/2/τ (5)

整理后得：
t1/2=τln2 (6)

根據(jù)規(guī)定［1］，時間常數(shù)的5倍時間稱為松馳時間，即：
ts=5τ (7)
 可以算出，經(jīng)過時間t后，電壓衰減為原數(shù)值的0.67%，可以認(rèn)為電壓已經(jīng)消失。
 其測試方法是：旋轉(zhuǎn)試樣盤的上方除了放電針外，還有一個測試探頭(距離試樣上方15mm)，可以一邊施加高壓，一邊觀察試樣上感應(yīng)電壓的情況。當(dāng)高壓放電針結(jié)束放電后，立即記錄下此時電壓，即峰值電壓Vo(見圖3)。可在示波器上顯示出一組脈沖電壓波形。而自動記錄儀進(jìn)入的信號，因經(jīng)整流濾波，記下的是包絡(luò)線。從圖形中可以量出半值時間t1/2的大小，再應(yīng)用式(6)和(7)求出τ和t，也可以利用數(shù)字顯示儀表在半峰值電壓時自動記錄下此時電位和半值時間。這種儀器自動化程度高，操作更加簡便一些。
 還有一種儀器是在試樣旋轉(zhuǎn)園盤的上方只有一個放電探頭，待放完電后把放電探頭移走，再移入一個測試探頭。這種儀器具有體積小，封閉性好的特點。但它不能反映圖(3)中曲線的上升部份對應(yīng)測量的開始階段(即每當(dāng)試樣經(jīng)過電暈針下面時，由于電暈針對試樣不斷放電，使電壓逐漸上升，直到某個飽和值Vo)。由于被測試樣的峰值電壓開始衰減成指數(shù)曲線形式，而特別是換測量探頭的時間又不可能在瞬間完成，這個時間差使峰值電壓的測量大大降低了，是不夠準(zhǔn)確的。其測試的圖形開始階段也是不連續(xù)的。因此半值時間的測量也受到影響，見圖5。.

4.試驗環(huán)境溫濕度對測量的影響

空氣相對濕度及纖維、紗線、織物本身的回潮率，對靜電值影響很大，必須加以控制。這是因為一方面試驗環(huán)境的溫濕度影響放電的強(qiáng)弱，另一方面纖維的導(dǎo)電性能吸濕回潮后影響纖維的靜電性能，對親水性纖維及其制成品必須要注意。

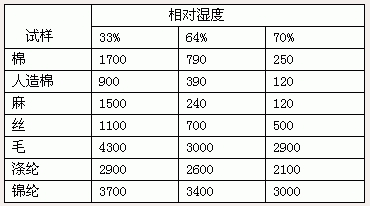

表1 環(huán)境濕度對測試靜電值的影響.

注：測試溫度19℃，放電電壓8000伏
試驗時的溫濕度問題。對合纖疏水性纖維來說影響要小一些。
 以上試驗表明：環(huán)境相對濕度高時，帶電材料周圍的離子化比較容易，電荷向外界的放失速度變快。同時，相對溫濕度高，使纖維的吸濕率增高，導(dǎo)致纖維本身的比電阻降底。羊毛在50%R.H以下，棉花在30%R.H以下，有可能發(fā)生有危害性的靜電效應(yīng)。
 在相對濕度相同的條件下，一般來說靜電值隨溫度的下降略有增加，這是因為溫度的降低，分子的熱騷動有所減弱之故。目前的研究主要是在室溫附近。在常溫條件下，這種減弱對測試值的影響遠(yuǎn)不及濕度影響明顯，可以不做重點因素考慮

如果您對靜電涂油技術(shù)標(biāo)準(zhǔn)或產(chǎn)品等感興趣，可以登錄我們公司的網(wǎng)址http://www.tron-te.com

電話：0515-83212562     13812634816       QQ號：1013254499

鹽城創(chuàng)鼎靜電科技立足專業(yè)，掌握核心靜電涂油技術(shù)，為您提供符合您工藝要求的涂油解決方案，歡迎來電咨詢！因為專業(yè)，所以我們更用心做靜電涂油行業(yè)！
